道路用L型擁壁|道路・交通|

Gr・L型擁壁

建設技術審査証明取得(建技審証第0438号)

NETIS掲載期間終了技術

車両用防護柵基礎一体型プレキャストL型擁壁,車両用防護柵支柱C種・B種用

「Gr・L型擁壁」は、たて壁部分に種別C種またはB種の車両用防護柵支柱を設置するための基礎を一体成型し、衝突荷重に対する擁壁の安定性、強度および車両用防護柵が持つ車両の誘導性能や路外逸脱防止性能を実車衝突試験で確認したプレキャスト L型擁壁です。

※A種の車両用防護柵にも対応可能です。別途ご相談ください。(A種対応製品は建設技術審査証明対象外です。)

「Gr・L型擁壁」が、この度、国土交通省NETIS登録のVE評価となりました。工事成績評定での調査表提出が不要となりましたので、今後ともご愛顧のほどよろしくお願い申し上げます。

※エリアによっては取り扱えない場合があります。
 詳細は担当営業所にお問い合わせください。


特長

1.土圧や衝突に対しても十分安全

擁壁の設計にあたっては、等分布荷重10kN/㎡の自動車荷重に加えて、種別C種・B種ガードレールに作用する推力30kNを考慮してありますので、土圧(試行くさび法により算定)や衝突に対しても十分安全です。

2.補強土壁工法の上部にも使用可能

補強土壁工法等の上部にガードレール基礎として使用することも、直接基礎上に施工することも可能です。

3.実車衝突実験確認済み

補強土壁工法等の上に設置した場合と、直接基礎上に設置した場合の2通りについて、Gr・L型擁壁にガードレールを設置した状態で実車衝突試験を行い、種別C種またはB種車両用防護柵に所定の車両衝突荷重が作用しても、擁壁は安定していること、擁壁は有害となるひび割れが発生せず破損しないこと、補強土壁工などの下部擁壁工に与える影響が少ないことを確認しました。

4.縦断勾配(最大15%)や曲線区間での施工も可能です。

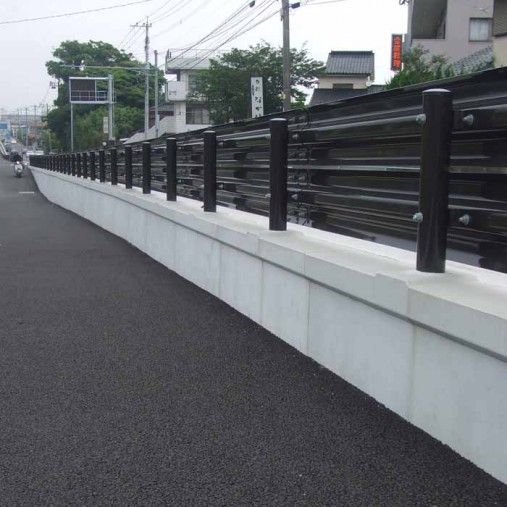

施工写真

ダウンロード資料

総合カタログ検索「Gr・L型擁壁」
