ぴったん溝

実用新案登録第3149324号

景観配慮型スリット側溝

境界ぎりぎりにも配置!敷地を最大限に活用し、環境にも考慮した景観型側溝!

『ぴったん溝(こう)』は、片寄側溝構造になっている事により 境界ぎりぎりに配置でき、 見た目もスマートな景観型側溝です。 地上はスマートですが、地中には上・下部での組合せで必要流量に合わせ、 サイズの変更が可能となっております。


特長

1. 敷地を最大限に活用

境界ぎりぎりに側溝を配置でき、耐荷重T-2・T-25の2種類より選択可能です。地表面露出部幅は89mmで集水部分が目立たない景観配慮型側溝です。外寸幅270mmとスリムなため、建築関係の外構に適しています。

2. 必要設計流量に合わせたサイズ選択

内空幅150mm、上部高さ50、200mm、下部高さ、50、100、200、300mmの組合せにより、必要設計流量に合せたサイズを選べます。また、可変側溝としても使用可能な形状となっています。

3. 景観に配慮した金属部分

金属部分のパーツは、溝・桝ともに一般的に使用されているスチールメッキ品と、景観に配慮した鋳鉄タールエポキシ塗装品(ブラック)、鋳鉄亜鉛アルミ溶射品(白系)、ステンレス品の4種類より選択できます。また、桝にはL字コーナー用もご用意してあります。(T-5・T-25共通)

グレーチング蓋は、スチールメッキ製(T-2·25)、ステンレス製(T-2·25)、鋳鉄製(黒系:タールエポキシ塗装)、鋳鉄Y製(白系:亜鉛アルミ溶射)4種類の材質から、10種類を選択できます。

4. 耐荷重T-25

緊急車両等の横断も考慮した設計となっております。

5.維持管理への配慮

グレーチング蓋は、全てターンロック固定式で、蓋の跳ね上げ防止となっています。また、専用の清掃工具や落下物すくい上げ工具等、施工後の管理にも考慮した製品です。

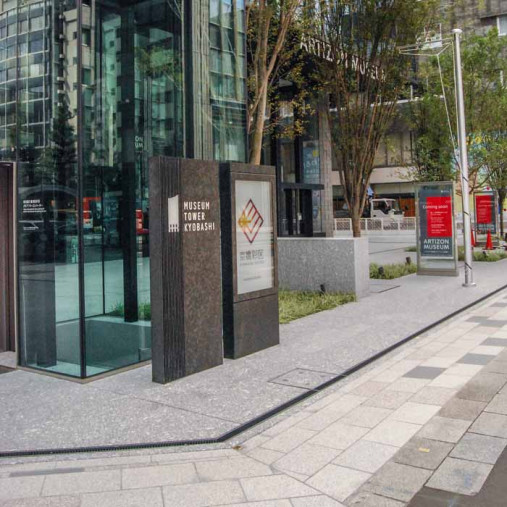

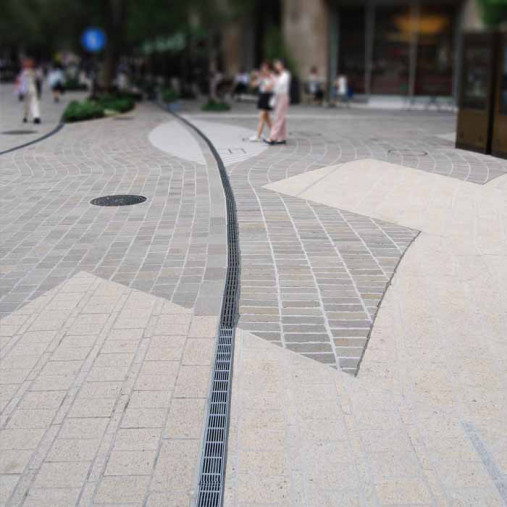

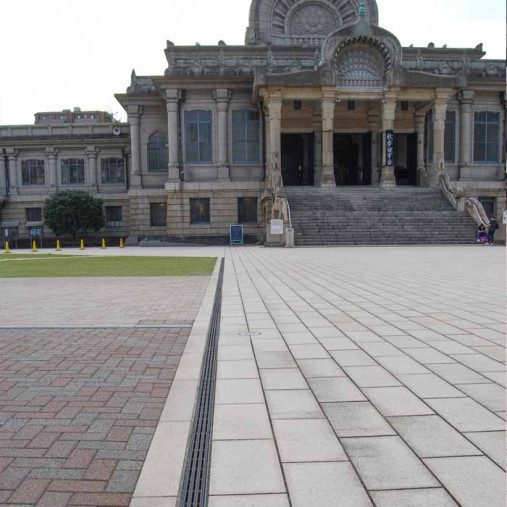

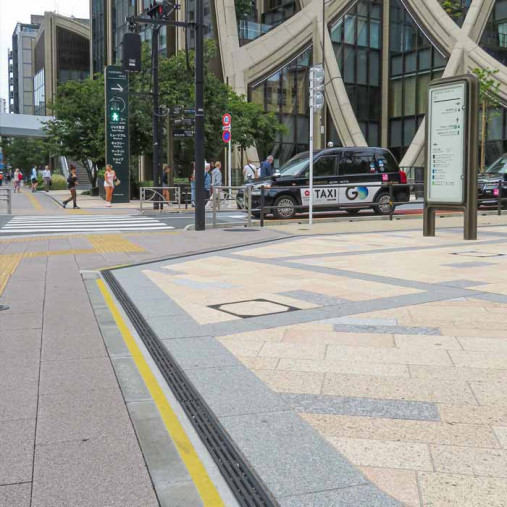

施工写真
