ブロック積擁壁|道路・交通|防災・復旧|

箱型擁壁

建設技術審査証明(土木系材料・製品・技術、道路保全技術) (一財)土木研究センター 建技審証第0327号(有効期限:2029.3.30)

※本審査証明は株式会社箱型擁壁研究所、昭和コンクリート工業株式会社に交付されたものです。

NETIS掲載期間終了技術(CB-040038-VE)

NNTD(農業農村整備民間技術情報データベース) 登録:No.0287

可撓性を有するもたれ形状の擁壁

 箱型擁壁は、箱型形状で底のないプレキャストコンクリート枠材(箱体)にS-40前後の単粒度砕石(壁体材)を中詰め、裏込めに使用してランマー等により層状に締固め、階段状に積み上げていく工法です。壁体材として、単粒度砕石を使用するため、排水性能が高く、砕石の噛み合せ(インターロッキング)によるせん断抵抗が高く、耐震性能に優れます。

 従来の大型積みブロックは土圧条件などに合わせて控え長さを選定しますが、箱型はその必要がなく箱体(LタイプA型)単品と壁体材の単粒度砕石のみで、従来工法よりも高い壁高を構築出来ます。また高さ7m程を超えると特に経済的で工期も従来工法より40%以上短縮して大きな縮減効果を図れます。生コンを使用しないので迅速に災害復旧工事などを進めることが出来ます。

  • 面版デザインは地域により変わる場合がございます。

特長

耐震性

フレキシブルな構造であるため、地震時の土圧に対して璧体が微小に挙動することで発生する応力を減少させ、擁璧のひび割れや崩壊を防止します。また、地盤反力が小さく、基礎地盤、背面土の不同沈下にも追従性を発揮して、擁璧全体の安定性を保持します。

安全性

単粒度砕石の層は極めて排水性が高く、必然的に背面土の安定が図れます。

経済性

施工現場では、鉄筋、コンクリート、型枠などの特殊作業をほとんど使用しないため、大幅な工期短縮によって経済性の向上が計れます。

施工性

カーブ施工が容易です。階段積み形状は立体感ある造形美を有しています。また、製品を反転することにより、容易に端部止めができます。

環境性

各小段を利用しての植裁、あるいは自然綜化等で生態系保全にも配慮できます。また小段は、けもの等の通り道、斜面落雪の緩和、車両走行の視線誘導、カーブの視界障害の軽減といった様々な特性があります。

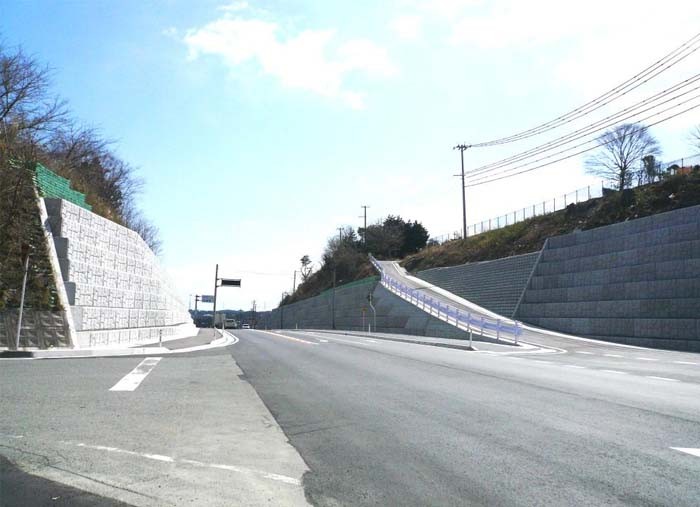

施工写真

ダウンロード資料

総合カタログ検索「箱型擁壁」
